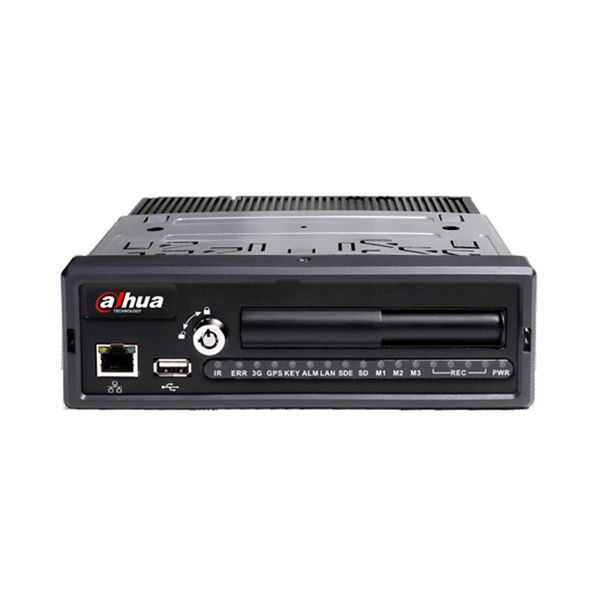

型號 | DH-DVR0404 ME-S-S |
系統 |
主處理器 |
高性能工業級嵌入式微控制器 |
操作系統 |
嵌入式LINUX |
系統資源 |
多工操作,可同時多路錄像、同時錄像回放、同時網絡操作 |
操作界面 |
人性圖形化菜單會話界面 |
輸入設備 |
鼠標操作、遙控器操作 |
輸入法 |
數字、英文、符號、可擴展中文輸入 |
快捷功能 |
菜單中對于相同設置可進行快捷復制粘貼操作;右鍵菜單列出了畫面分割等常用的功能;鼠標雙擊直接切換畫面 |
壓 縮 標 準視頻 |
圖像壓縮 |
H.264 |
音頻壓縮 |
G711A |
視頻輸入 |
4路復合視頻(NTSC/PAL) 航空接口(1.0VP-P,75Ω) |
視頻輸出 |
1路PAL/NTSC,航空接口(1.0VP-P,75Ω)復合視頻信號輸出 |
1路VGA輸出 |
支持TV/VGA視頻同時輸出 |
視頻標準 |
PAL(625線,50場/秒),NTSC(525線,60場/秒) |
視頻記錄速度 |
實時模式:PAL每路1幀/秒-25幀/秒可調和NTSC每路1幀/秒-30幀/秒可調; |
畫面分割 |
1、4畫面 |
監視輪巡 |
支持報警、動態監測及定時自動控制等監視輪訓功能 |
圖像分辨率 |
PAL/NTSC: |
實時監視 D1 704×576/704×480 |
錄像回放 D1 704×576/704×480 、CIF 352×288/ 352×240 、QCIF 176×144/176×120 |
支持雙碼流功能,輔碼流分辨率 CIF 352×288/ 352×240 、QCIF 176×144/176×120 |
圖像畫質 |
圖像畫質6檔可調 |
區域覆蓋 |
全屏內可設置任意大小的一塊區域遮擋保護,最大支持4塊區域遮擋 |
畫面信息 |
通道信息、時間信息、車牌信息、保密遮蓋區域 |
TV調節 |
可調節TV輸出的區域,以適應畫面損失嚴重的TV監視器 |
通道鎖定 |
保密通道監視畫面,當黑屏顯示覆蓋某一路的監視圖像時,實際編碼的圖像仍為正常 |
通道處于鎖定,限制沒有權限訪問的用戶查看當前通道,增強保密性 |
通道狀態顯示 |
可以通道畫面的左下角顯示通道名稱、錄像狀態、通道鎖定狀態、視頻丟失狀態、動態檢測狀態等 |
顏色設置 |
設置每個通道的視頻輸入信號的色調、亮度、對比度、飽和度、增益 |
音頻 |
音頻輸入 |
4路航空接口200-2000mV 10KΩ |
音頻輸出 |
1路航空接口200-3000mv 5KΩ |
語音對講 |
支持語音對講,1路有源MIC輸入,1路Line out輸出 |
SD卡 |
SD卡 |
最多支持2個SD卡,單卡最大支持64G |
SD卡最大存儲速度 |
10MB/S |
錄像及回放 |
錄像模式 |
支持錄像的優先級:手動錄像>報警錄像>動態檢測>定時錄像 |
圖像分辨率 |
模式一(畫質優先):錄像分辨率支持1路D1和3路CIF,D1的幀率2fps,碼率128kbps。 |
PAL/NTSC |
模式二(流暢優先):錄像分辨率采用4路CIF,幀率25fps,碼率640kbps。 |
模式三(自定義):錄像分辨率可以由用戶自定義,限定最大能力為4路CIF,幀率25fps,碼率640kbps。默認配置參數為:4路CIF,幀率25fps,碼率640kbps。 |
△注:系統出廠默認配置為模式二。 |
記錄時間 |
錄像文件打包時間可設置1~120分鐘(默認為60分鐘) |
錄像循環方式 |
支持SD卡循環覆蓋錄像 |
錄像查詢 |
根據時間、類型、通道號查詢錄像 |
回放模式 |
多種慢放速率,多種快放速率,手動單幀播放、倒放等模式 |
文件多種切換方式 |
可切換到正在播放的上一個文件或下一個文件或文件列表任意的文件 |
可切換到當前播放通道同一時刻的其他任意通道的文件(如存在文件) |
支持文件的連續播放,一個文件放完后,繼續播放同一個通道的下一個文件 |
多路回放 |
支持4路同時回放 |
畫面縮放 |
回放畫面可在適應窗口/全屏兩個狀態間自由切換 |
|
局部放大 |
單畫面全屏回放時可選擇畫面任一區域進行局部放大播放該區域的圖像 |
存儲功能 |
備份方式 |
支持外接USB存儲設備(如普通U盤、移動硬盤) |
支持USB型刻錄光驅(可擴展) |
支持網絡下載保存 |
網絡功能 |
網絡控制 |
遠程訪問前端通道監控畫面 |
通過網絡客戶端軟件或瀏覽器訪問、設置系統參數 |
可以通過網絡查看外部報警、動態檢測、視頻丟失等報警信息 |
支持錄像文件下載存儲及錄像回放 |
與相關軟件(多機版客戶端)配套可實現多臺設備聯網共享信息 |
雙工透明串口 |
網絡方式報警輸入、輸出 |
動態檢測及報警接口 |
動態檢測 |
區域設置:每畫面可設置396(PAL 22×18 NTSC 22×15);檢測靈敏度設置:區域可設置多級靈敏度;可聯動錄像或外部報警或彈出屏幕提示 |
視頻丟失 |
可聯動外部報警輸出或彈出屏幕提示 |
報警預錄 |
報警聯動錄像預錄時間最大為16S |
外部報警 |
可聯動錄像,或在設置的時間段內聯動外部報警或彈出屏幕提示 |
手動報警控制 |
可以使能或禁止某個報警輸入通道 |
可以模擬產生報警信號輸出到某個報警輸出通道 |
報警輸入 |
7路開關量報警輸入,對應的報警產生類型是固定的 |
高電平報警輸入電壓范圍:5~25V |
低電平報警輸入:0~2.0V |
報警輸出 |
2路繼電器輸出 |
報警 |
30VDC 1A,125VAC 0.3A(聯動輸出) |
繼電器 |
SD卡 |
2個SD卡接口 |
USB接口 |
1個USB 2.0接口 |
網絡接口 |
RJ45 10M/100M自適應以太網口 |
RS485 |
云臺控制接口,支持多種協議 |
RS232 |
1個RS232串口 |
用于普通串口(調試)、鍵盤接口及透明串口(通過網絡轉發串口的輸入輸出) |
用于連接外部低速設備,串口設置有硬件握手 |
擴展功能 |
3G |
內置3G模塊(EV-DO,WCDMA),支持時段設置,短信觸發上下線設置,語音觸發上下線設置,?;顣r間設置 |
GPS/北斗 |
內置GPS/北斗模塊,支持衛星定位。 |
斷電保護 |
內置UPS(超級電容),備注:此功能為可選項,非標配。 |
系統信息 |
硬盤信息 |
SD卡使用狀況等相關信息顯示 |
碼流統計 |
每個通道的碼流統計,波形顯示 |
日志查找 |
顯示系統日志,可達1024條,并支持按時間和類型的查找日志信息 |
系統版本 |
顯示錄像通道數,報警輸入輸出通道數,系統版本號,發布日期等 |
在線用戶 |
實時顯示網絡上在線的用戶 |
用戶管理 |
用戶管理 |
多級用戶管理 |
多種管理模式,本地、串口、網絡的用戶統一管理,特殊用戶權限可設置 |
支持用戶和組的添加和權限修改,用戶和組的數量不限制 |
密碼安全性保護 |
支持密碼修改,有用戶管理權限的用戶還可設置其它用戶的密碼 |
帳號鎖定策略:每30分鐘內僅可試密碼5次,否則鎖定 |
程序升級 |
通過WEB、客戶端或升級工具 |
登錄注銷與關機 |
密碼方式登錄,確保安全性 |
關閉系統菜單時人性化菜單對話:提供注銷菜單用戶,關閉機器,重啟機器等選擇 |
可設置關機權限,確保擁有權限的用戶關閉機器 |
常規參數 |
電源 |
DC 6V~36V直流輸入 |
功耗 |
≤8W(不含SD卡) |
使用溫度 |
-20℃~60℃(帶內置電源) |
使用濕度 |
5%~95% |
大氣壓 |
86kpa-106kpa |
尺 寸mm |
178(寬)×50(高)×152(深) |
重 量 |
1.5kg(含SD卡) |
安裝方式 |
前裝、嵌入式安裝 |
